Novestec Systems garantiza la seguridad de su instalación.

Estimado cliente:

Por motivo de seguridad y con consciencia de la criticidad de su instalación, se ha instalado un Grupo Electrógeno para proteger la carga de su instalación eléctrica.

Como cualquier elemento eléctrico y mecánico, su Grupo Electrógeno, así como la instalación que comporta, requiere de un mantenimiento para garantizar la fiabilidad y seguridad eléctrica de sus sistemas. El éxito para evitar averías y tener el máximo rendimiento de su inversión reside en realizar un mantenimiento pormenorizado de su equipamiento de protección con el objetivo de prever las averías antes de que sucedan. Para todo esto ponemos a su disposición el equipo de Ingenieros de Novestec Systems.

Por el presente se recopila el análisis exhaustivo con los datos que nuestros Ingenieros recabaron de su instalación tras realizar una revisión completa y precisa.

Con la finalidad de que su instalación continúe funcionando de forma óptima le recomendamos encarecidamente que siga las recomendaciones de nuestros Ingenieros.

Agradecemos que haya depositado su confianza en nuestro equipo como proveedor de los servicios prestados.

---

Instrucciones para leer el informe

El informe está conformado por cuatro apartados.

ANALISIS DEL EQUIPO Y ENTORNO

En este apartado se reflejan los controles visuales realizados en el entorno donde se encuentra el equipo y las medidas eléctricas de entrada y salida.

ANALISIS DE LAS BATERÍAS Y MOTOR

En este apartado se refleja el estado visual de las baterías, así como las pruebas de carga y descarga de las mismas.

TRANSFERENCIAS DE CARGA

Se recogen las transferencias de carga en los distintos modos de trabajo del equipo para garantizar el funcionamiento correcto de cada una.

RECOMENDACIONES TÉCNICAS

Se realiza un control de las fechas de los elementos del equipo, así como las recomendaciones técnicas en función de su gravedad.

Cliente	CIF

Dirección social	Nº de contrato

Ubicación 1	Ubicación 2

Tiempo de la intervención

Fecha Revisión	Fecha Rev. Anterior	Horas de trabajo
Técnicos	Horas de desplazamiento	Km. ida + vuelta

Comentarios del Ingeniero

INFORMACIÓN GRUPO ELECTRÓGENO

Fabricante	Modelo
Nº de serie	Código
Año fabricación	Horas
kVA PRP	kVA LTP
Tensión (Un)	Intensidad (In)
Cos φ	kW
Frecuencia (Hz)	Peso (Kg)
tº. max (ºC)	Nivel de presión sonora (dB)
Combustible	Régimen de funcionamiento (r.p.m)
Clase de rendimiento (G)	Tipo de refrigeración

INSPECCIÓN VISUAL Y CONDICIONES AMBIENTALES
Grupo abierto
1. Estado general del G.E	Limpio Sucio Muy sucio	Correcto
2. Estractor auxiliar	Existente Inexistente	Correcto
3. Cuadro de mando	Limpio Sucio Estropeado	Correcto
4. Silenciador de escape	Buen estado Revisar Mal estado	Correcto
5. Tubo humo	Buen estado Revisar Mal estado	Correcto
6. Tubo flexible	Buen estado Revisar Mal estado	Correcto
7. Protección y aislador tubo humos	Buen estado Revisar Mal estado	Correcto
8. Protección contra lluvia	Buen estado Revisar Mal estado	Correcto
9. Conducto expulsión de aire	Buen estado Revisar Mal estado	Correcto
10. Junta flexible conducto de aire	Buen estado Revisar Mal estado	Correcto
11. Entrada de aire con malla anti-intrusos	Buen estado Revisar Mal estado	Correcto
12. Puerta de entrada	Buen estado Revisar Mal estado	Correcto

Grupo carrozado
1. Estado exterior del G.E	Limpio Sucio Muy sucio	Correcto
2. Estado interior del G.E	Limpio Sucio Muy sucio	Correcto
3. Vano expulsión aire	Buen estado Revisar Mal estado	Correcto
4. Vano de aspiración	Buen estado Revisar Mal estado	Correcto
5. Silenciador interior	Buen estado Revisar Mal estado	Correcto
6. Faja térmica	Buen estado Revisar Mal estado	Correcto
7. Cerraduras	Buen estado Revisar Mal estado	Correcto
8. Tapón radiador	Buen estado Revisar Mal estado	Correcto
9. Tapón combustible	Buen estado Revisar Mal estado	Correcto
10. Tanque combustible	Buen estado Revisar Mal estado	Correcto
11. Bisagras	Buen estado Revisar Mal estado	Correcto
12. Puertas	Buen estado Revisar Mal estado	Correcto
13. Vierte aguas	Buen estado Revisar Mal estado	Correcto
14. Espuma	Buen estado Revisar Mal estado	Correcto
15. Cuadro de mando	Buen estado Revisar Mal estado	Correcto

Tanque externo
Existente Inexistente
1. Electro bomba	Buen estado Revisar Mal estado	Correcto
2. Bomba manual	Buen estado Revisar Mal estado	Correcto
3. Centralita electrobomba	Buen estado Revisar Mal estado	Correcto
4. Electronivel	Buen estado Revisar Mal estado	Correcto
5. Electroválvula de seguridad	Buen estado Revisar Mal estado	Correcto
6. Dispositivo de seguridad paro motor	Buen estado Revisar Mal estado	Correcto
7. Tubo respiradero	Buen estado Revisar Mal estado	Correcto
8. Tubo llenado de combustible	Buen estado Revisar Mal estado	Correcto
9. Llave compuerta	Buen estado Revisar Mal estado	Correcto
10. Filtro	Buen estado Revisar Mal estado	Correcto
11. Cuenta Litros	Buen estado Revisar Mal estado	Correcto
12. Válvula de seguridad por rotura	Buen estado Revisar Mal estado	Correcto
13. Válvula de fondo	Buen estado Revisar Mal estado	Correcto
14. Válvula de tres vías	Buen estado Revisar Mal estado	Correcto
15. Cortallamas terminal	Buen estado Revisar Mal estado	Correcto

BATERÍA

Fabricante de la batería
Referencia de la batería

Nº de baterías	1 2 3 4
Inspección - desulfatado	Con Aire Sin Aire	Correcto
Verificación nivel electrolito	Buen estado Revisar Mal estado	Correcto
Control cargador cuadro eléctrico	Buen estado Revisar Mal estado	Correcto
Alternador cargabaterías motor	Buen estado Revisar Mal estado	Correcto

	CAPACIDAD	NOMINAL	FLOTACIÓN
1	Ah	V	V	Correcto
2	Ah	V	V	Correcto
3	Ah	V	V	Correcto
4	Ah	V	V	Correcto

MOTOR

Marca/Modelo
Referencia
Nº de serie

Nivel de aceite	Correcto Incorrecto	Correcto
Nivel de agua	Correcto Incorrecto	Correcto
Estanquedidad Aceite	Buen estado Revisar Mal estado	Correcto
Estanquedidad Agua	Buen estado Revisar Mal estado	Correcto
Estanquedidad Combustible	Buen estado Revisar Mal estado	Correcto
Estanquedidad Escape	Buen estado Revisar Mal estado	Correcto
Engrase eventual	Buen estado Revisar Mal estado	Correcto
Soportes antivibratorios	Buen estado Revisar Mal estado	Correcto
Cableado en motor	Buen estado Revisar Mal estado	Correcto
Correas	Buen estado Revisar Mal estado	Correcto
Acoplamiento motor-generador	Buen estado Revisar Mal estado	Correcto
Estado radiador	Buen estado Revisar Mal estado	Correcto
Resistencia precaldeo	Buen estado Revisar Mal estado	Correcto

GENERADOR

Marca/Modelo
Referencia
Nº de serie

Apriete conexiones	Buen estado Revisar Mal estado	Correcto
Cableado potencia	Buen estado Revisar Mal estado	Correcto
Control de tensión y potencia	Buen estado Revisar Mal estado	Correcto
Ajuste tensión y frecuencia	Buen estado Revisar Mal estado	Correcto
Regulador electrónico de tensión	Buen estado Revisar Mal estado	Correcto
Escobillas	Buen estado Revisar Mal estado	Correcto
Toma de tierra	Buen estado Revisar Mal estado	Correcto

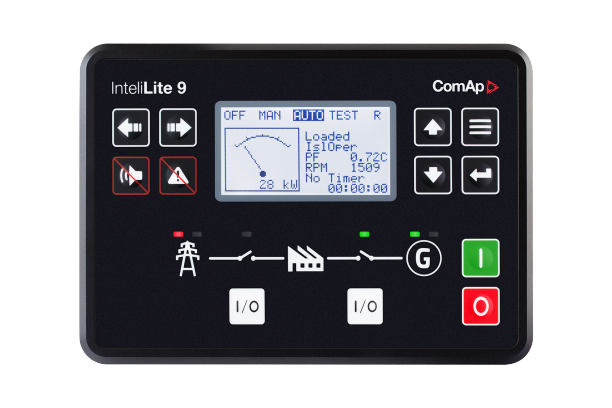

CUADRO DE CONTROL Y PROTECCIÓN

Marca/Modelo
Referencia
Nº de serie

Limpieza	Buen estado Revisar Mal estado	Correcto
Verificación sistemas de seguridad	Buen estado Revisar Mal estado	Correcto
Inspección conexiones	Buen estado Revisar Mal estado	Correcto
Gestión maniobra	Buen estado Revisar Mal estado	Correcto
Prueba de conmutación	Buen estado Revisar Mal estado	Correcto
Funcionamiento de indicadores	Buen estado Revisar Mal estado	Correcto
Magnetotérmico	Buen estado Revisar Mal estado	Correcto
Relé diferencial	Buen estado Revisar Mal estado	Correcto
Toma de tierra	Buen estado Revisar Mal estado	Correcto

ATS

Marca/Modelo
Referencia
Nº de serie

Limpieza	Buen estado Revisar Mal estado	Correcto
Verificación sistemas de seguridad	Buen estado Revisar Mal estado	Correcto
Inspección conexiones	Buen estado Revisar Mal estado	Correcto
Gestión maniobra	Buen estado Revisar Mal estado	Correcto
Funcionamiento de indicadores	Buen estado Revisar Mal estado	Correcto
Sistema de transferencia	Interruptor corte en carga Contactores Interruptor automático motorizado
Estado Sistema de transferencia	Buen estado Revisar Mal estado	Correcto
Toma de tierra	Buen estado Revisar Mal estado	Correcto

PRUEBAS EN VACÍO

	DISPLAY	MEDICIÓN
Tensión
Fase R - N	V	V	Correcto
Fase S - N	V	V	Correcto
Fase T - N	V	V	Correcto
Fase R - S	V	V	Correcto
Fase S - T	V	V	Correcto
Fase T - R	V	V	Correcto
Frecuencia	Hz	Hz	Correcto
Tensión N - TE	V	V	Correcto

PRUEBAS DE CARGA

	DISPLAY	MEDICIÓN
Tensión
Fase R - N	V	V	Correcto
Fase S - N	V	V	Correcto
Fase T - N	V	V	Correcto
Fasse R - Fase S	V	V	Correcto
Fase S - Fase T	V	V	Correcto
Fase T - Fase R	V	V	Correcto
Corriente
Fase R	A	A	Correcto
Fase S	A	A	Correcto
Fase T	A	A	Correcto
Frecuencia	Hz	Hz	Correcto
Tensión N - TE	V	V	Correcto
Corriente N	A	A	Correcto

POTENCIAS DE LA CARGA
	DISPLAY	MEDIDA
Factor de potencia
cos ⍴			Correcto
Potencia activa
Fase R	kW	kW	Correcto
Fase S	kW	kW	Correcto
Fase T	kW	kW	Correcto
Potencia aparente
Fase R	kVA	kVA	Correcto
Fase S	kVA	kVA	Correcto
Fase T	kVA	kVA	Correcto
Potencia TOTAL carga
Potencia activa	kW	kW	Correcto
Potencia aparente	kVA	kVA	Correcto

CAMBIO DE FUNGIBLES

Fungible	Referencia	Cantidad

Aceite
Filtros de aceite
Filtros de gasoil
Filtros de aire
Agua del C.R
Correas
Baterías

Fungible	Sustituido	Planeada sustitución

Aceite		SÍ NO
Filtros de aceite		SÍ NO
Filtros de gasoil		SÍ NO
Filtros de aire		SÍ NO
Agua del C.R		SÍ NO
Correas		SÍ NO
Baterías		SÍ NO

ACCIONES RECOMENDADAS

NECESIDADES DE CORRECION DE URGENCIA

NECESIDADES DE CORRECION
